IFall: Ein Bauteil ca. 11 x 14 m wird in großer Höhe in etwa 45 Grad Neigung betoniert. Die Lasten der Verschalung erfordern eine eigne Statik, weil zu befürchtet wird, dass sich das Bauteil beim Abbinden des Betons verformt.

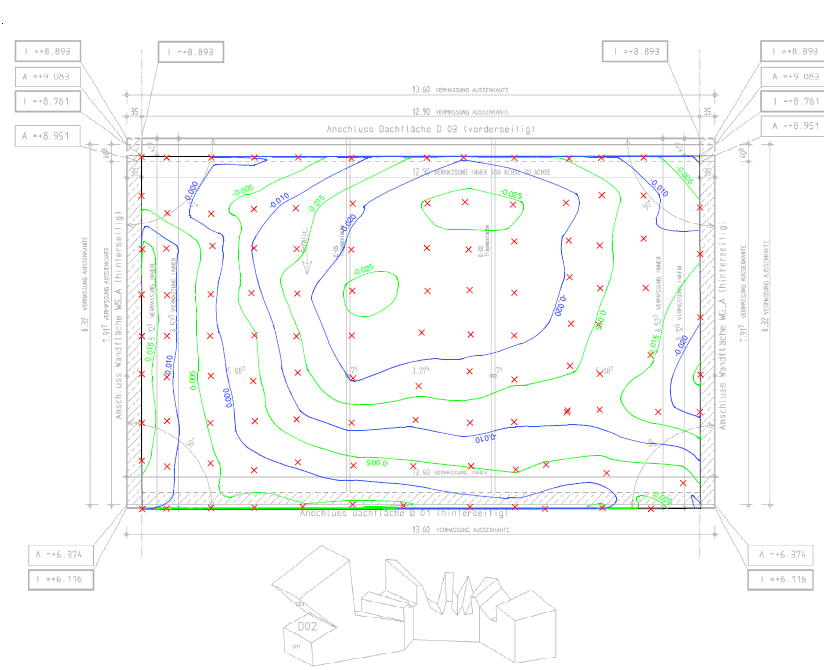

Lösung: Das eingerüstete Bauteil wird reflektorlos vom Boden aus aufgemessen. Dabei wird darauf geachtet, dass die definierenden Kanten erfasst werden und eine homogene Punktverteilung erfolgt. Im Büro definiere ich über 3 Ecken die schräge Ebene, transformiere mit 7 Parametern dreidimensional die Aufnahme in die schräge ebene und erhalte so eine mathematische Betrachtung, die ein Höhenlinienbild mit Äquidistanz 0,01m erlaubt. Das so entstandene Höhenlinienbild veranschaulicht die tatsächliche Verformung.
